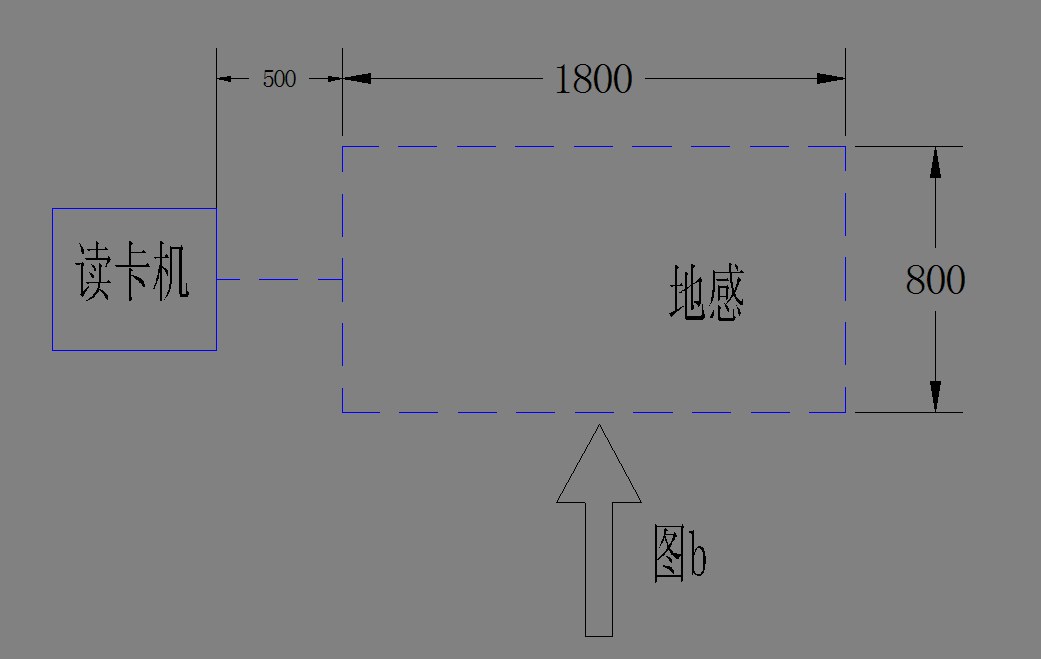

从图中我们可以看到，地感宽度的中心处于闸杆的下方，这是必须要注意的，线圈离道闸边500mm的距离。将车道地面切成一块（宽*长）1000x2000的方形槽，槽宽8-10mm，槽深30-50mm，倾斜角为60度，转角需要打磨平滑。然后将地感线圈一圈一圈放入，注意它们之间要压紧，线圈内不要有接头，线圈放入6到8层，不要多放也不要少放。因为线圈匝数影响着感应强度，如果放入线圈的匝数越多，输入感抗就越大，就有可能造成开路，相反，如果匝数过少的话，感抗小，会造成短路。放好线圈后，我们要用干水泥封住。
地感线圈安装好后，我们要进行测试，在地感红灯闪烁时，我们用一块铁板放在线圈上面，当红灯长亮的时候移走铁板，如果道闸能自动下落着安装成功。
